至博光电全光纤微震监测系统，主体由全光纤微震监测主机与全光纤加速度传感器组成，可以对岩体微破裂进行高精度智能化监测。该系统以其高灵敏、宽频响、大动态范围等诸多优点和前端无源本安的独特优势，可同时满足从高频低震到低频高震的煤岩体破裂宽频段振动信息的监测。产品广泛应用于矿山动力灾害，诸如煤与瓦斯突出、突水、隧道岩爆、岩质边坡、水力压裂等岩土工程安全监测。
◆ 高灵敏度
◆ 宽频响应
◆ 高定位精度
◆ 大范围长距离监测
◆ 矿用本安型
◆ 数据开放
|
|

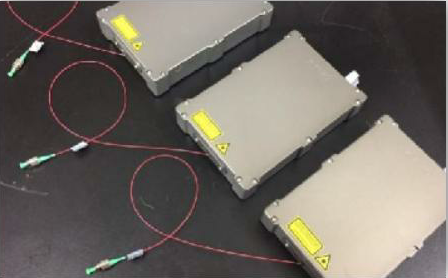

低噪声窄线宽光纤激光器
光纤激光器是基于窄带滤波技术研制，是高灵敏微震监测设备的关键器件之一。窄线宽、低噪声光纤激光器从源头确保测量信号的精确度。 |
|
|
|
|

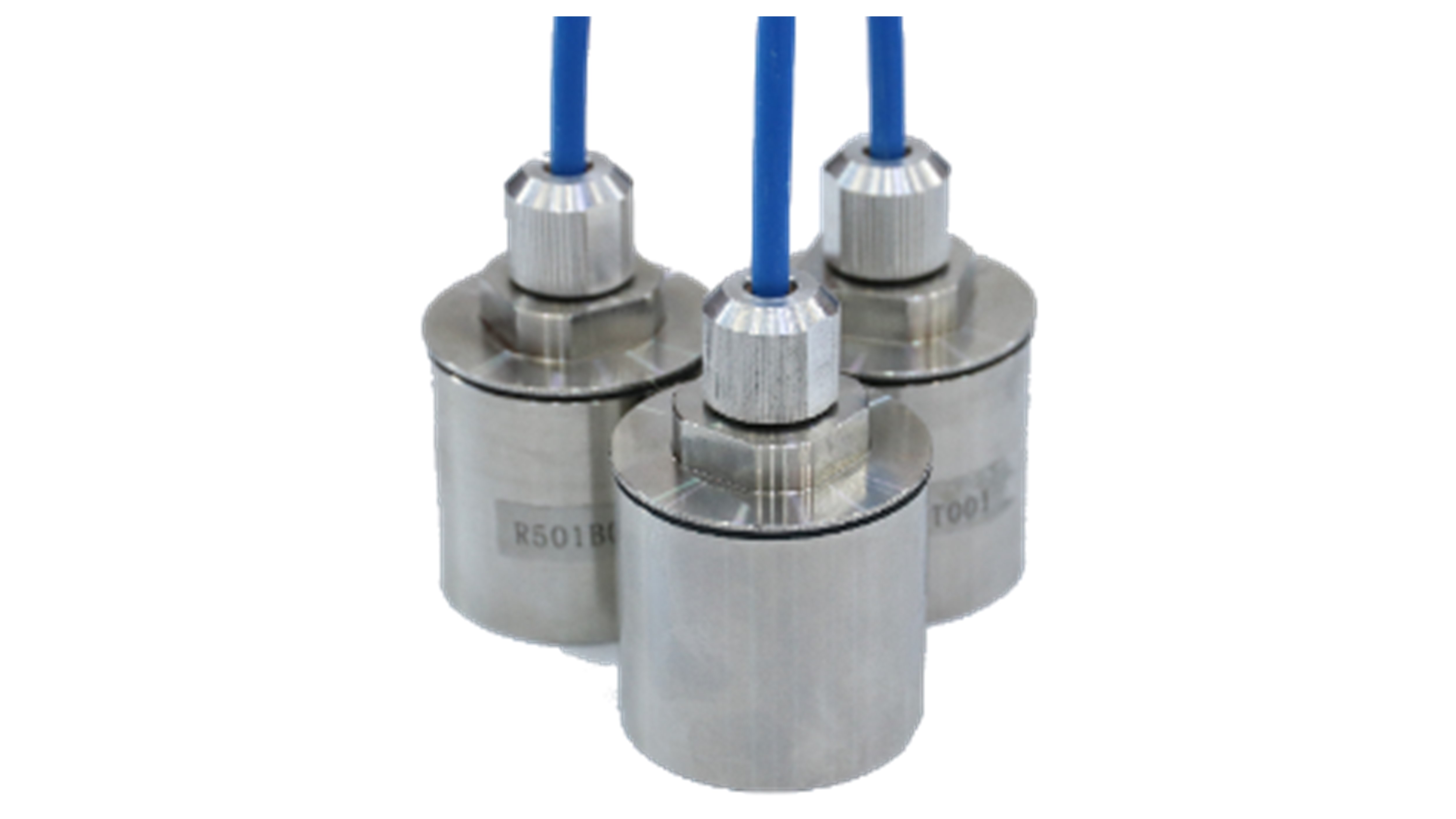

光纤加速度传感器
光纤传感器采用新型传感光纤，优化结构参数，解决了传统微震传感器高灵敏度和宽频响无法兼顾的技术难题，最小可监测加速度达到0.1mg。 |
|
|

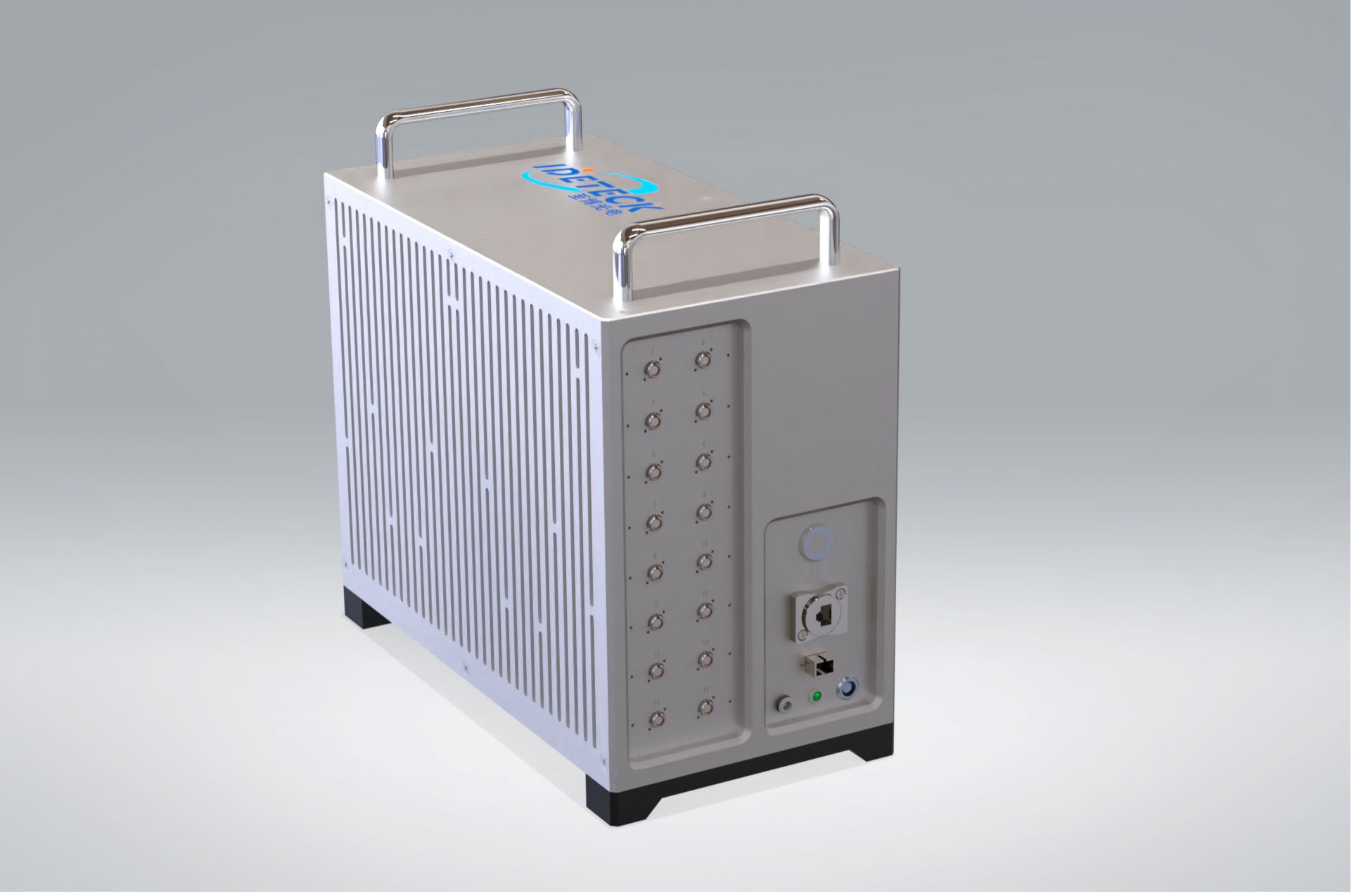

全光纤微震监测主机
监测主机基于激光光纤干涉技术，光源采用至博光电公司核心专利自研的低噪声单频窄线宽光纤激光器以及高效隔振消音封装结构，从源头上有效降低了光源低频噪声，极大提高了设备在隧道、煤矿井下运行时需要的抗环境噪声与振动能力。通过引入参考干涉仪，优化信号处理算法，进一步抑制光源低频相位噪声影响，提高了仪器的信噪比和动态范围。产品针对不同的使用场景，研制了不同的设备形态，在保证性能参数不变的情况下，大大提高了产品在不同场景下的适应能力、产品可用性、稳定性与使用寿命。 |
|
|
|
|

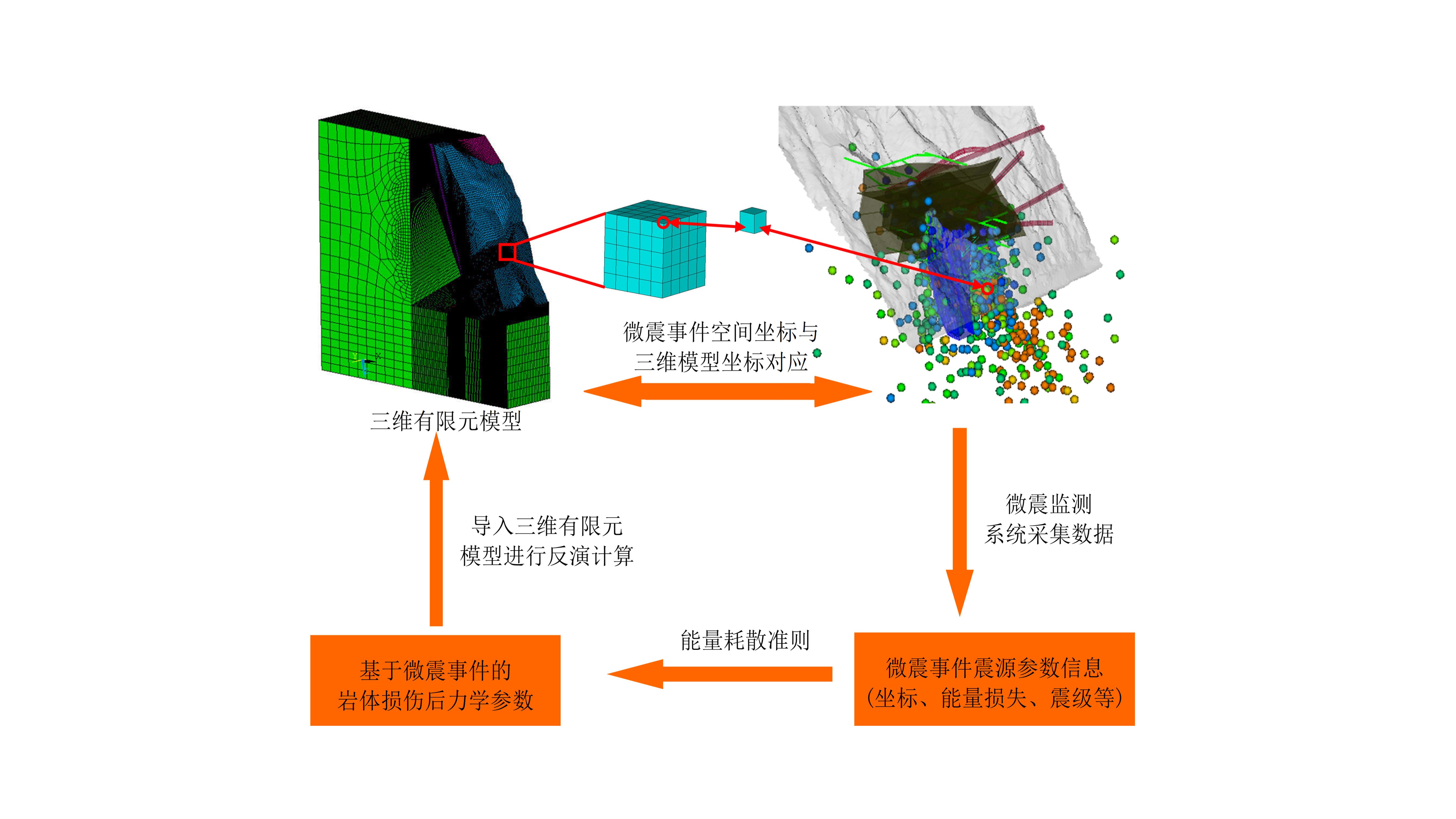

MMS-View三维可视化分析系统
MMS-View三维可视化软件是一款基于微震大数据的损伤分析软件系统，可进行微震解译结果的三维可视化显示，更直观地演示地层内部微破裂时空分布规律，帮助客户对微震活动的演化规律做出预测分析。 |
产品证书
煤与瓦斯突出预警
利用微震监测技术对突出矿井的煤巷掘进工作面进行实时、连续的数据监测与分析，为掘进头前方的突出危险进行及时监测预警预报。
|

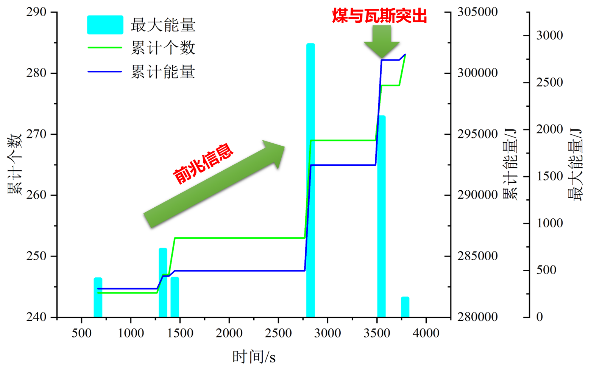

煤与瓦斯突出物理模拟微破裂前兆信息采集实验 |

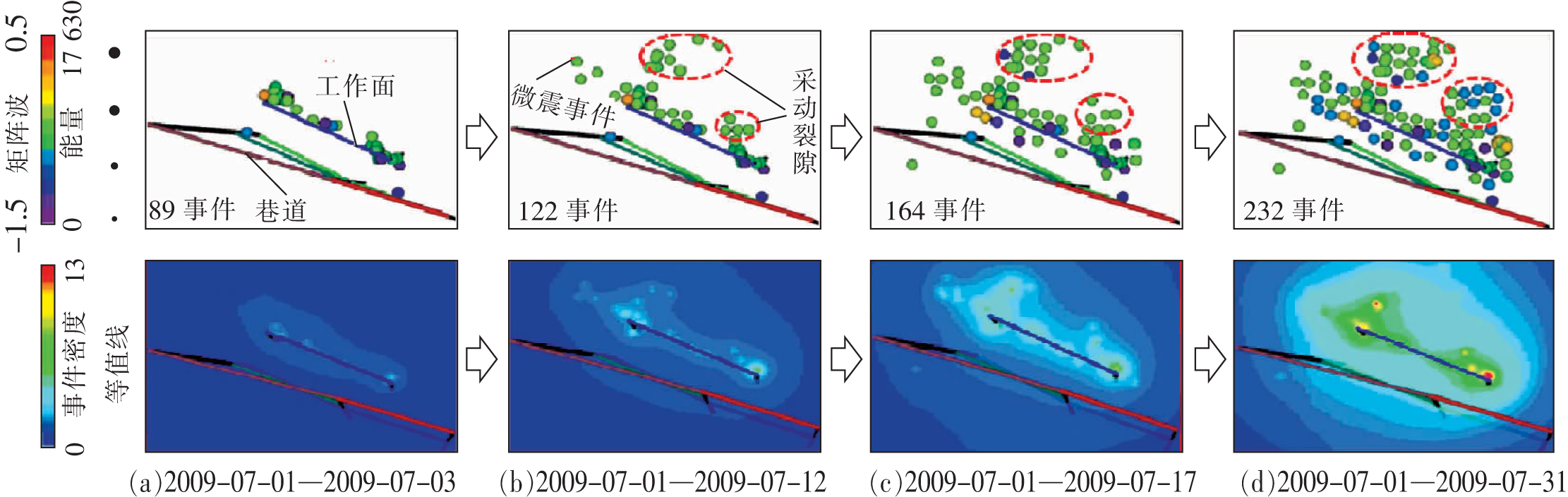

工作面覆岩微震事件及其等值密云图
工作面微震监测结果 |
矿山顶底板稳定性监测
微震事件的定位结果能实时反映应力场分布及岩体内部状态的变化，通过对煤矿采动影响微震区微震事件和
能量的空间分布规律分析，确定煤矿顶底板关键层，为顶底板灾害防治提供依据。

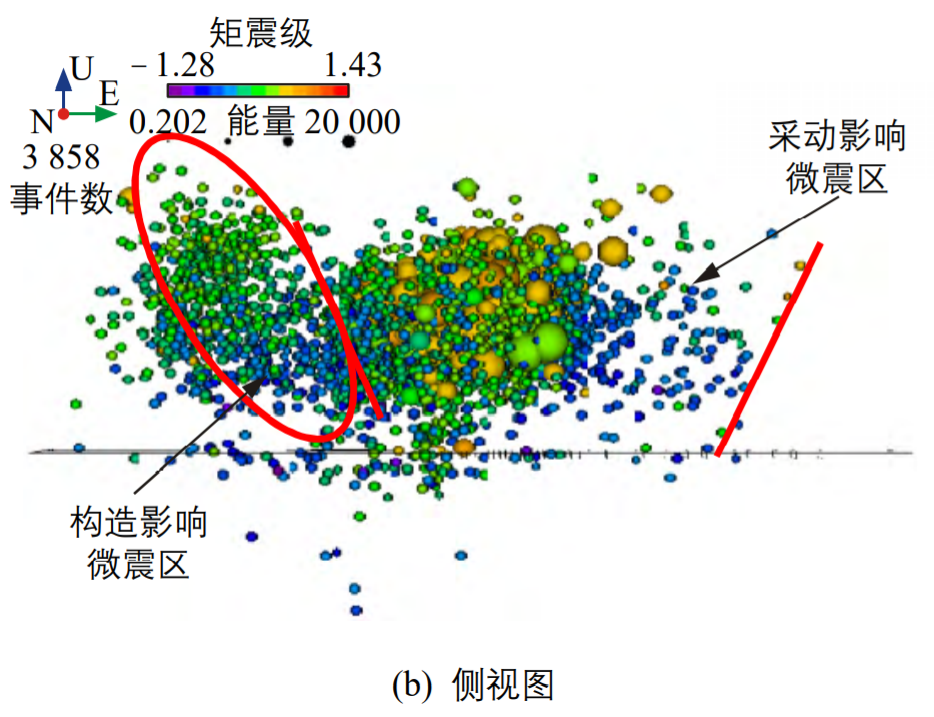

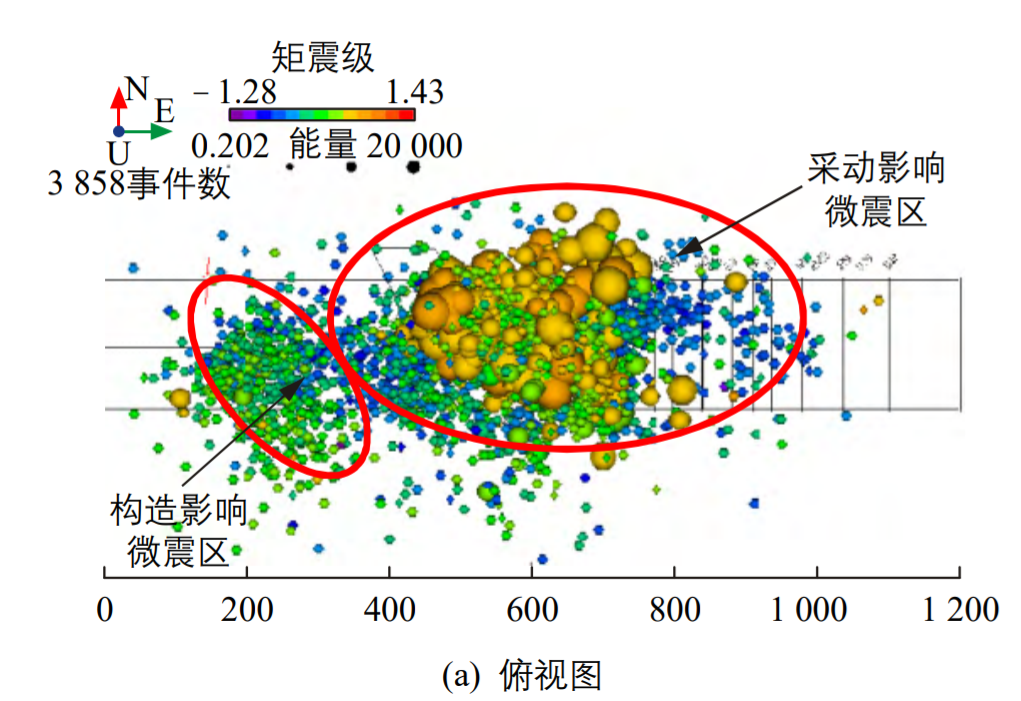

工作面微震事件空间分布的俯视图和侧视图
煤矿突水预警
通过数值模拟与微震监测数据相结合的方法，建立开挖扰动应力场、水压分布与微破裂时空演化之间的关系，实现突水灾害前兆预警。
|

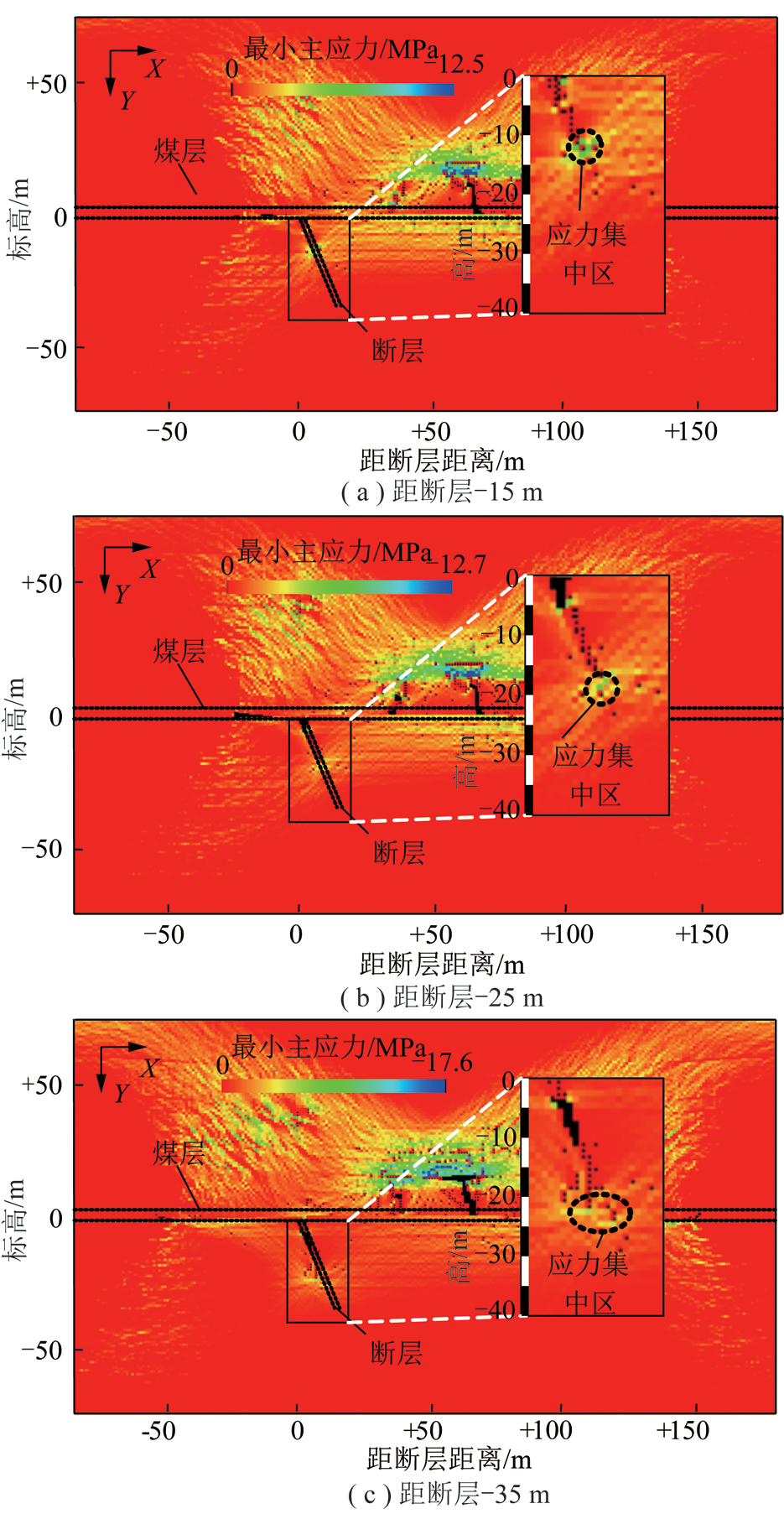

RFPA模拟工作面推过断层后突水通道最小主应力云图 |

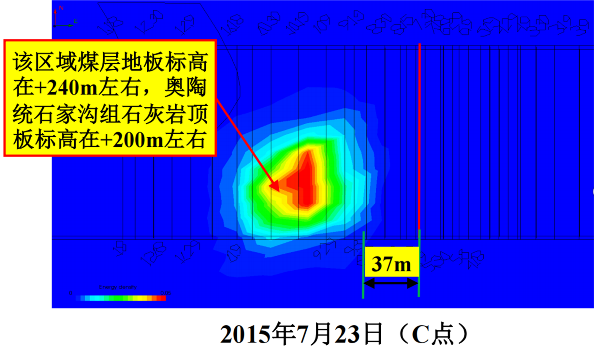

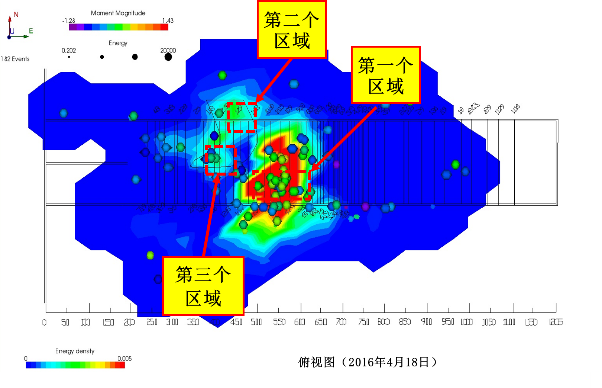

工作面微震能量密度异常区域图
底板突水通道识别 |
注浆堵水帷幕稳定性监测
突破传统的水压、水量等监测方法，从岩石的微破裂前兆现象入手，以微震监测技术和RFPA数值分析技术相结合，对矿山突水实时监测预报。
|

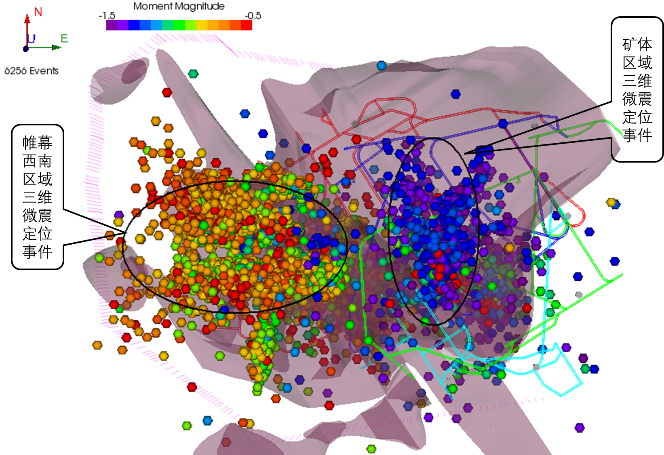

帷幕和矿体区域三维微震定位事件立体图 |

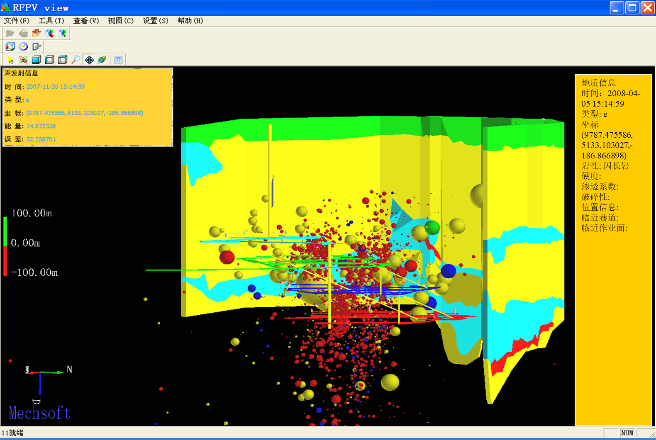

RFPA系列数值软件微震事件的三维可视化 |
边坡稳定性监测
结合全尺度边坡数值计算量化分析，初步识别和圈定边坡深部岩体卸荷产生的岩石微破裂区域以及潜在滑移面，
通过研究微震事件在时空上的分布规律实时分析评价边坡的稳定性。
|

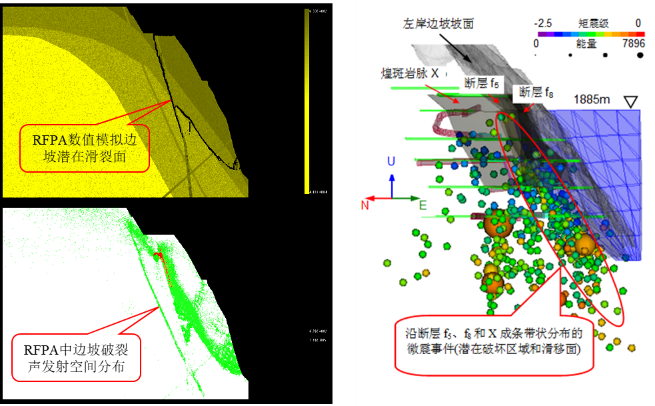

RFPA数值模拟与微震监测对比分析 |
水电站岸边边坡体微震事件空间分布图 |
隧洞岩爆预警
利用微震监测手段探究岩爆孕育及发展过程，寻求岩爆发生的微破裂前兆信息，确定破坏突变的临界阈值。
|

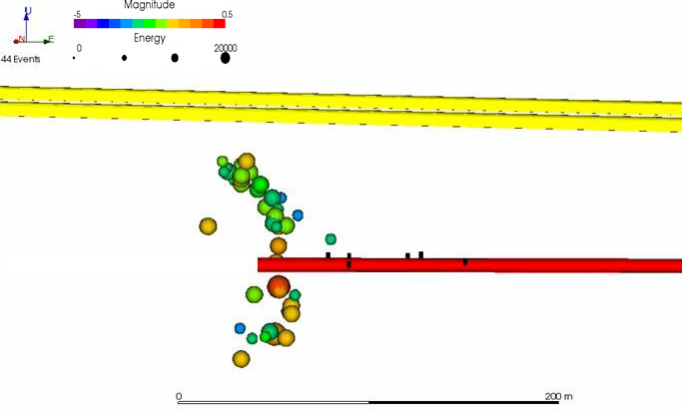

岩爆爆坑形成过程的微震定位 |

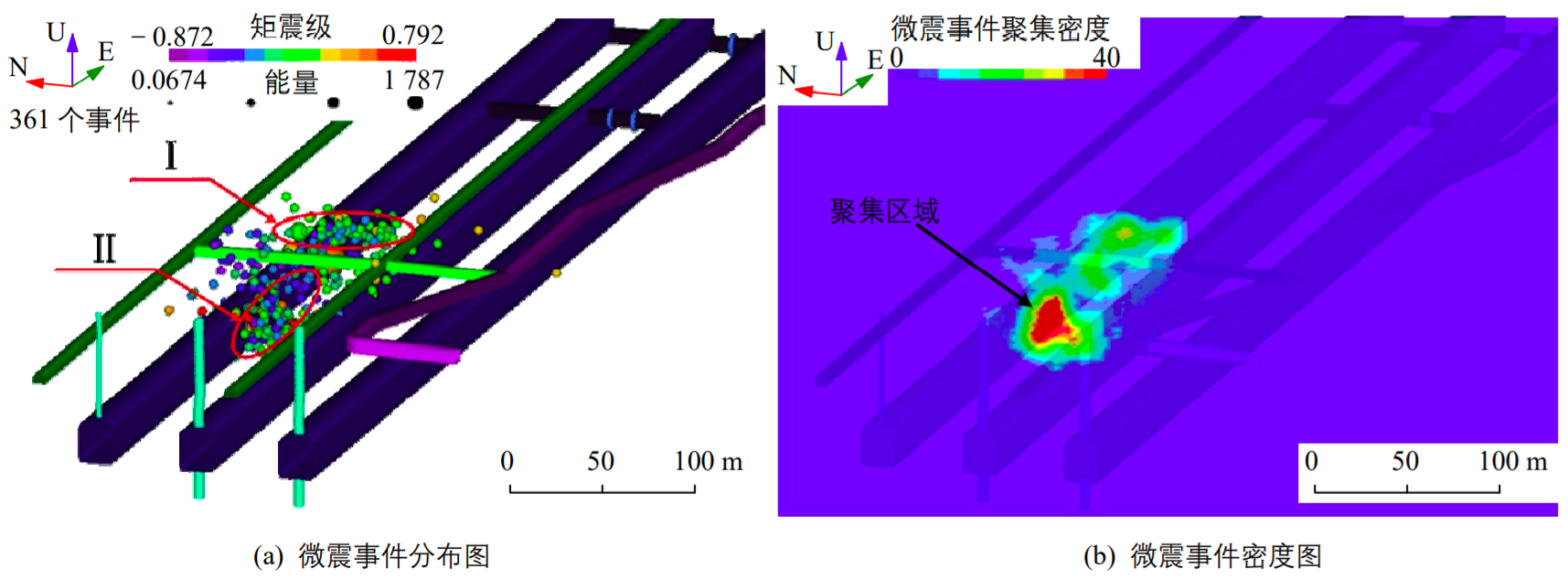

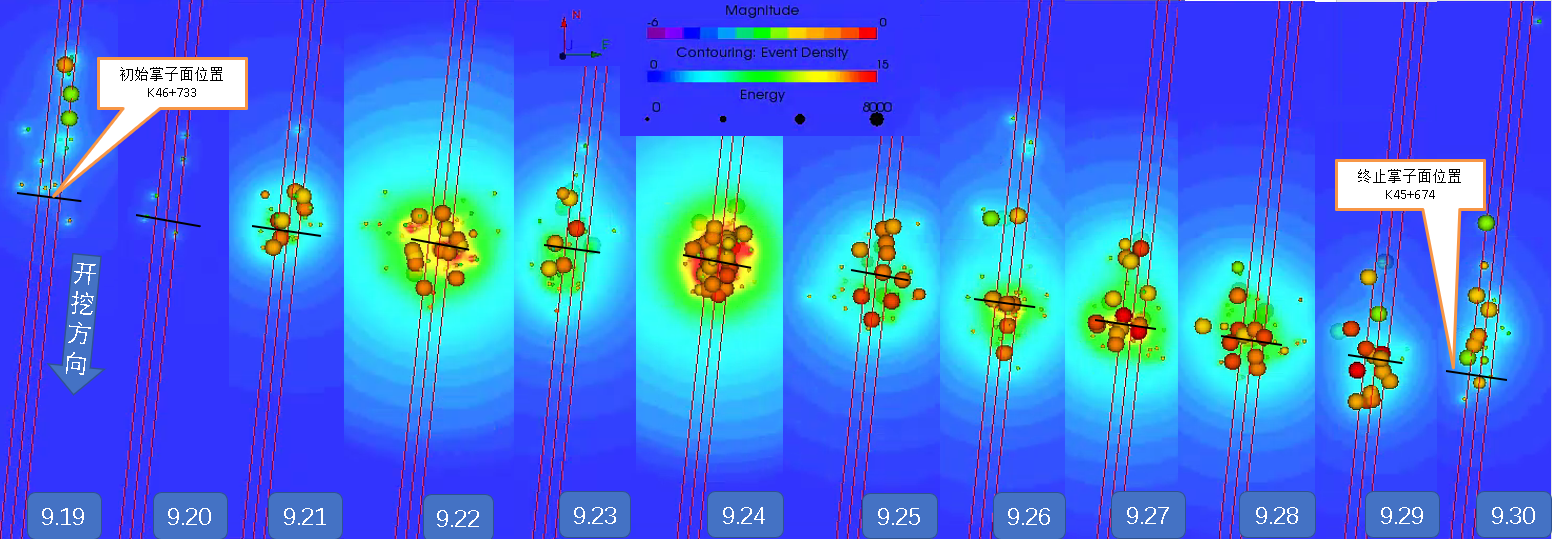

微震事件及其密度云图随掌子面推进的变化规律图 |
水封储油洞库稳定性监测
利用数值分析方法和内部微破裂相结合智能监测技术，实现对大型地下石油洞库围岩由外到内的全方位、立体化、
多角度监控量测，为确保洞库施工和运营安全提供技术支撑。
|

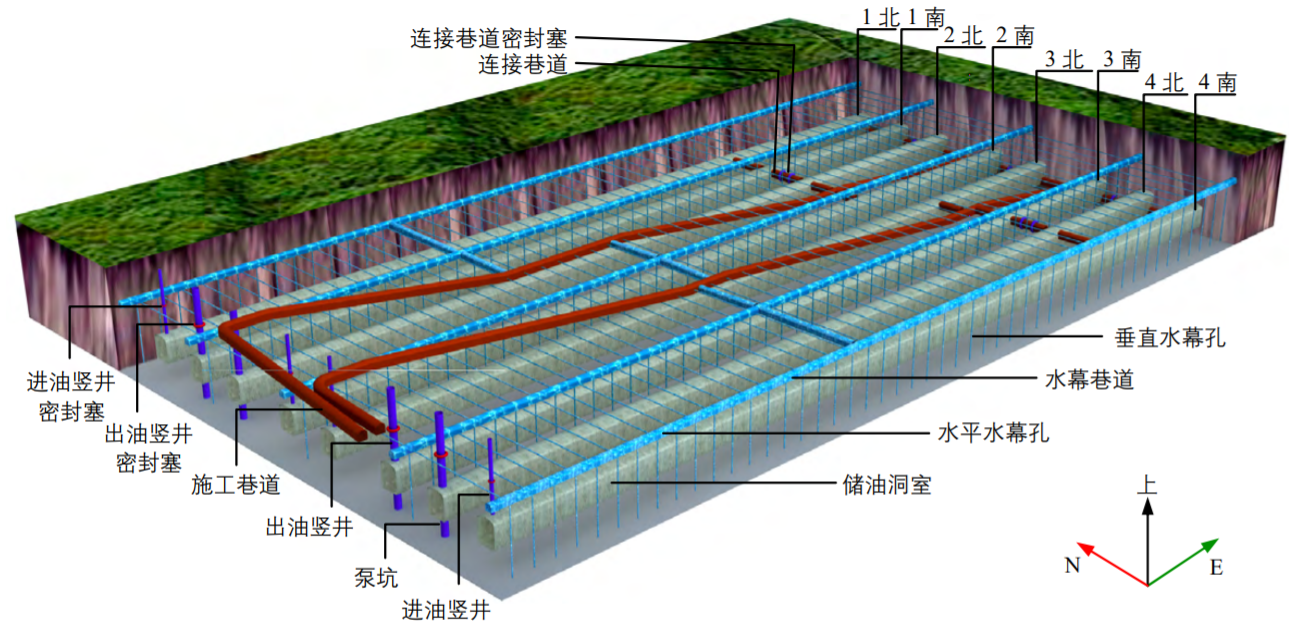

水封储油洞库模型示意图

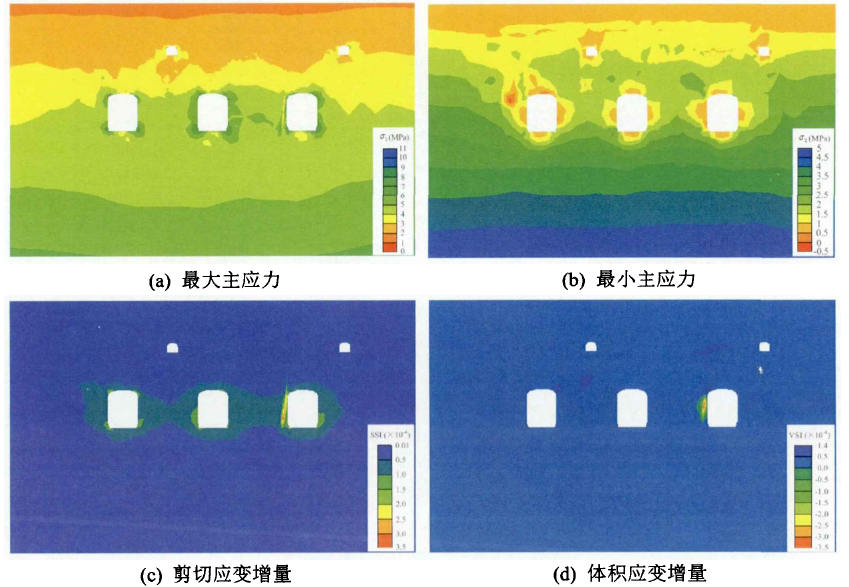

多尺度等效方法RFPA数值模拟的洞库围岩应力应变图 |

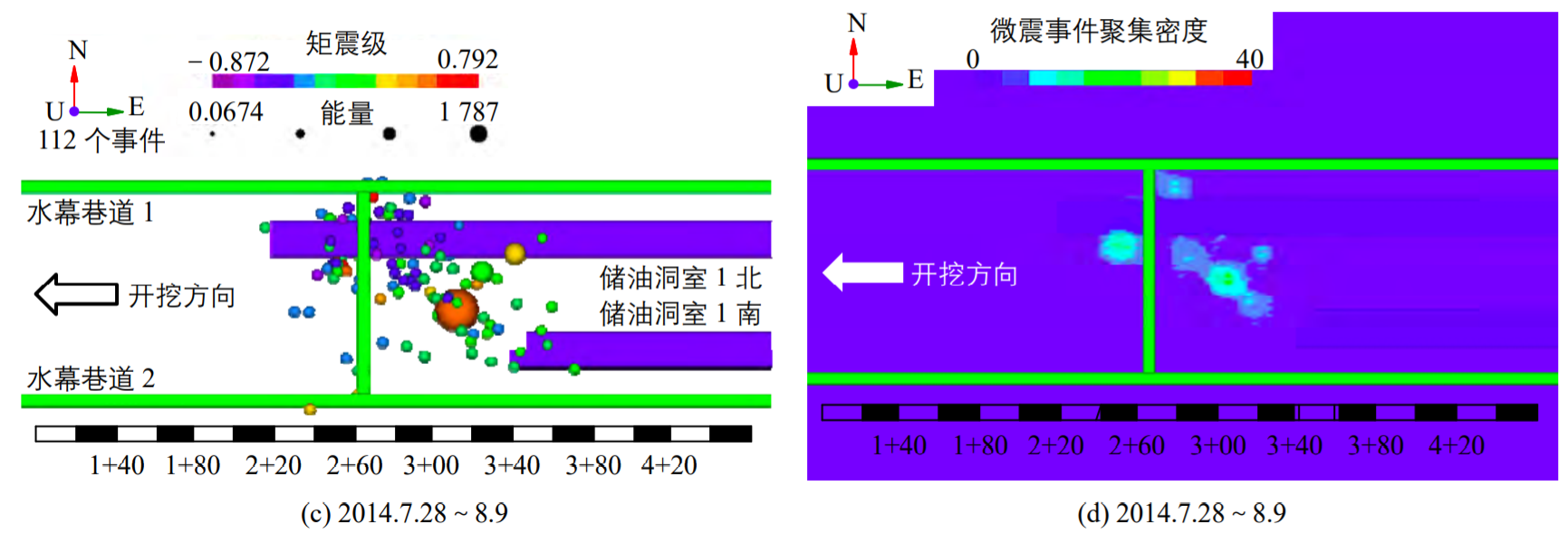

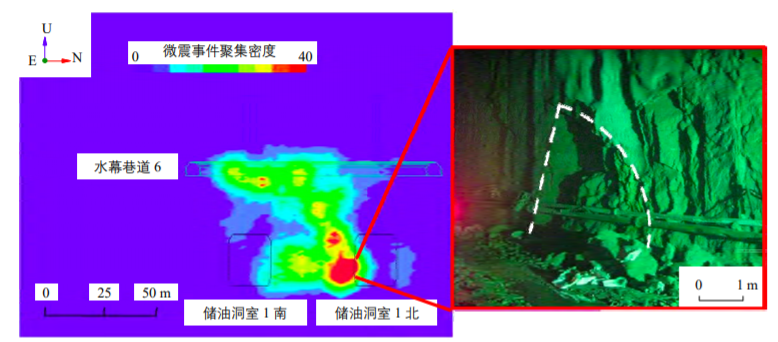

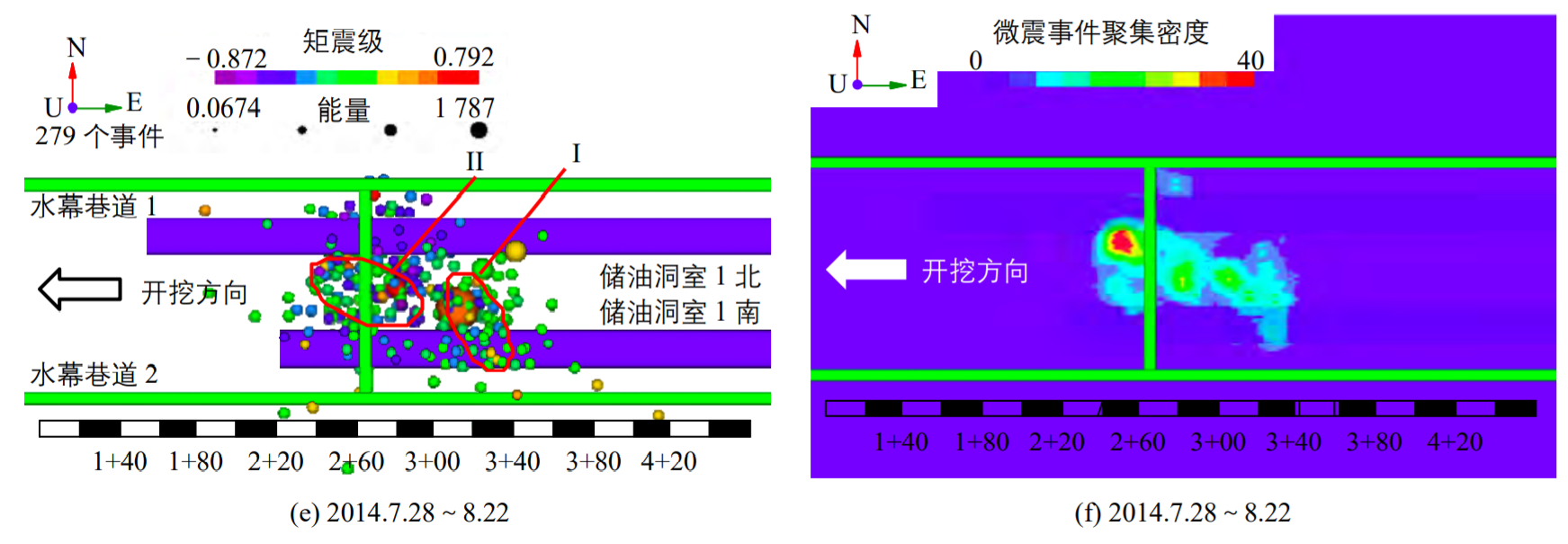

卸荷开挖下储油洞室南侧边墙微震事件及其密度云图
卸荷开挖下储油洞室南侧边墙蹋腔图 |
深基坑稳定性监测
通过数值模拟与微震监测数据相结合的方法，可以对基坑开挖过程进行实时监督，验证基坑围护结构的安全性，保证基坑周边构筑物的安全，对基坑施工过程进行指导。

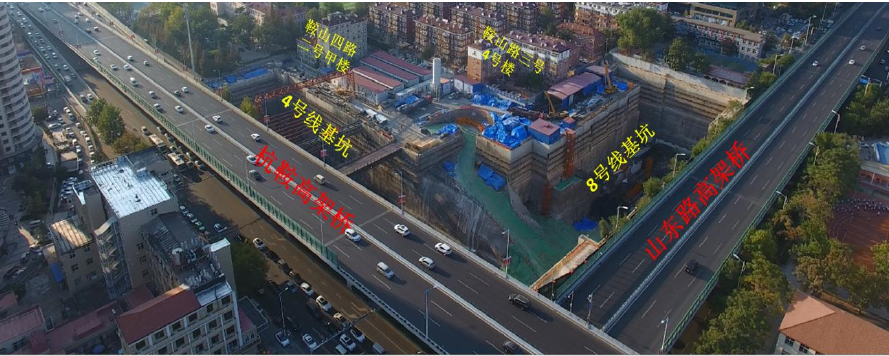

基坑工程概况总示意图

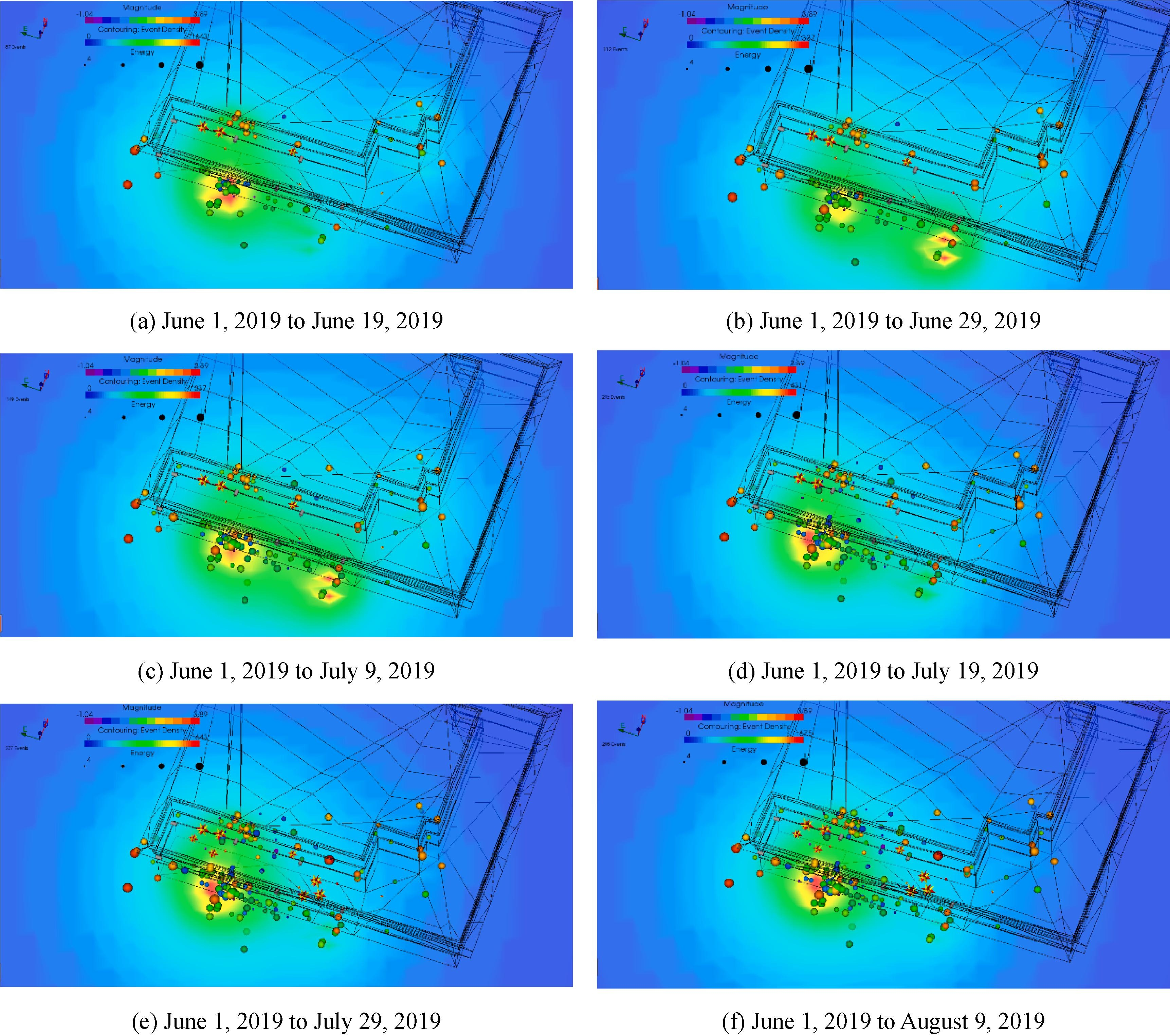

微震事件累计变化密度云图
